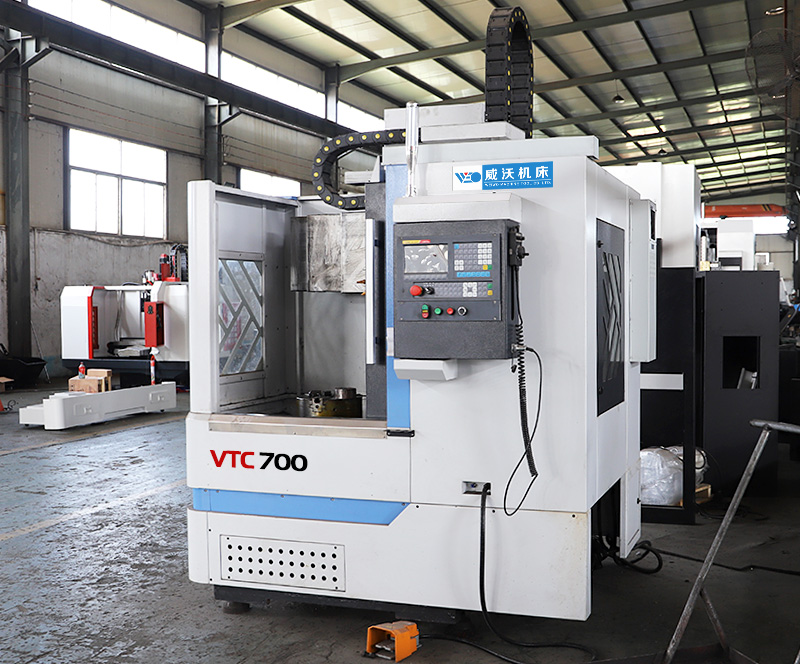

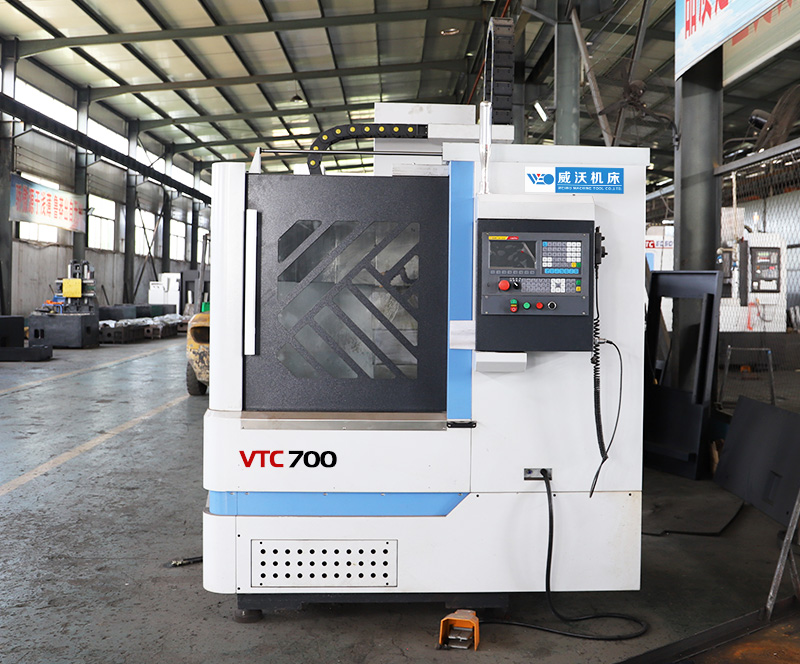

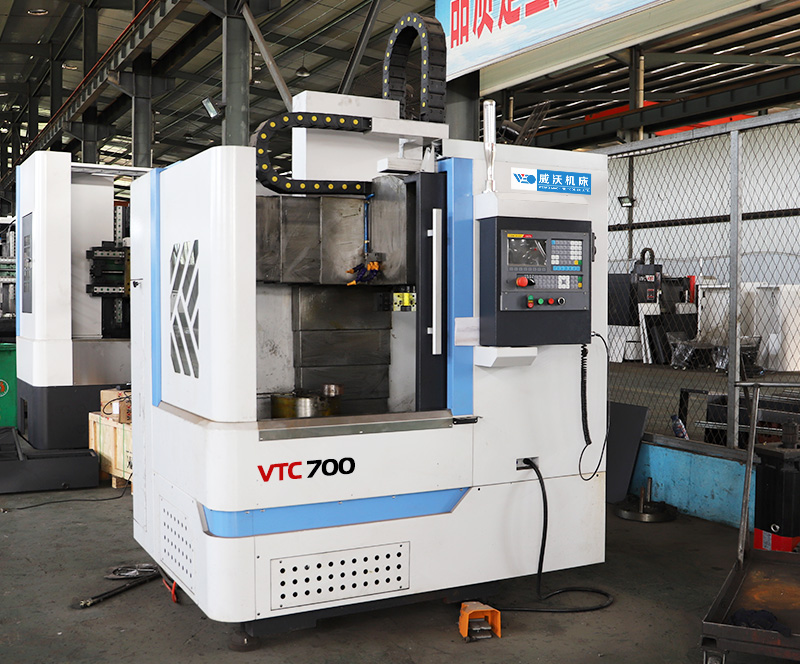

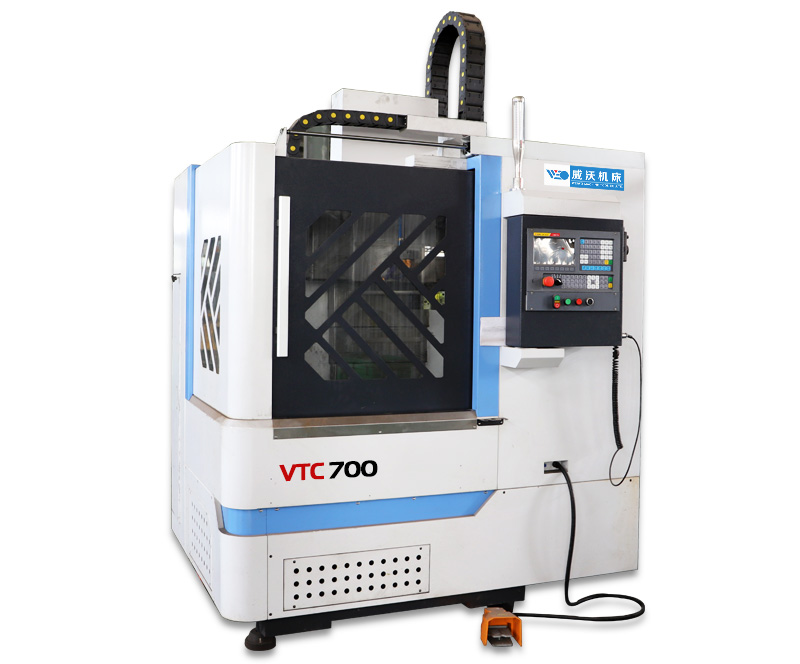

VTC700立式數控車床主要結構特點：

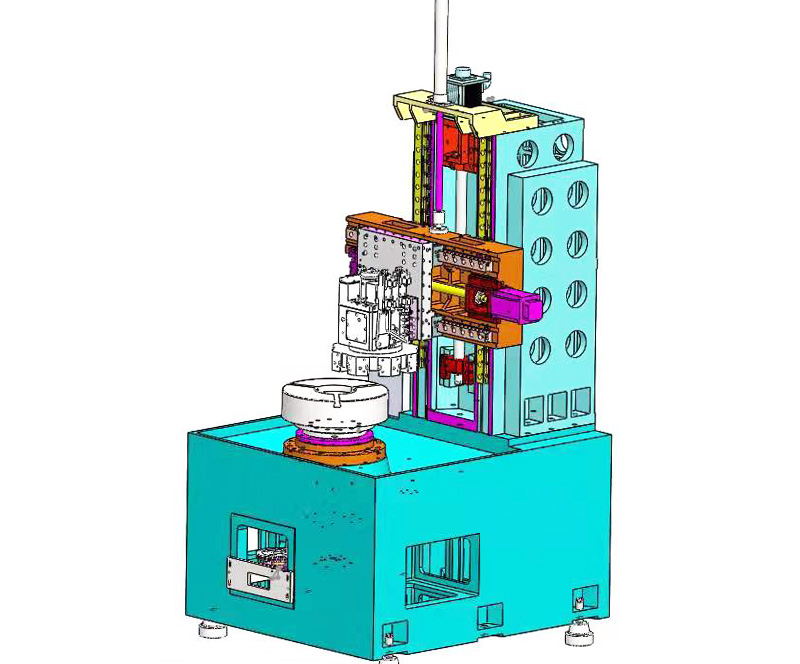

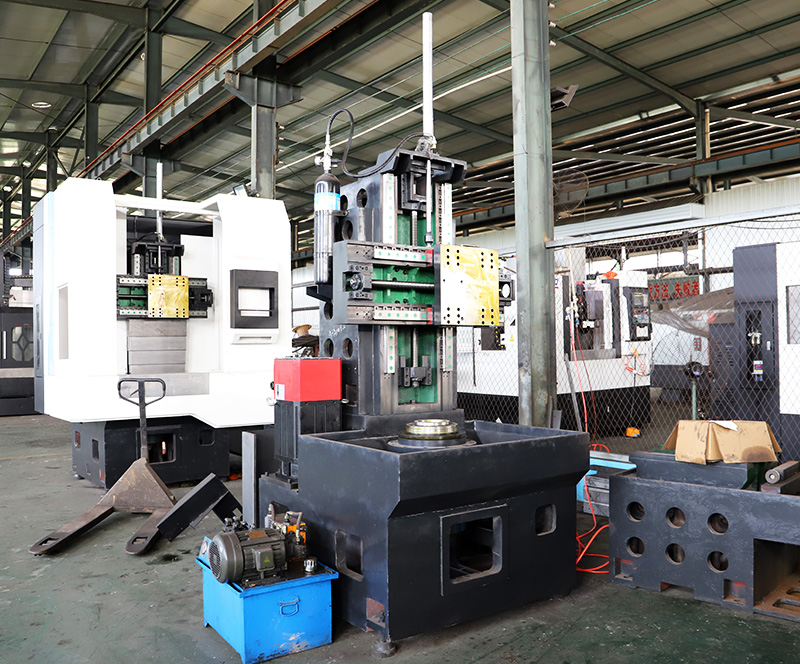

①本機床為單柱立式導軌結構，立柱、底座及滑座均采用高牌號灰口鑄鐵樹脂砂鑄造工藝，并經時效處理；配合導軌面采用55滾柱直線導軌，承載力大，精度穩定性好。合理的結構設計，完善的加工及裝配工藝，確保機床長期使用的穩定性及精度保持性。
②機床主軸采用廣域大扭矩伺服電機傳動，既可以低速大扭矩，強力重切削，也可以高速切削。同時滿足粗加工和精加工需求。
③機床主軸采用高精度雙列圓柱滾子軸承與雙向推力角接觸球軸承、雙列圓柱滾子軸承配置。該配置結構承載能力大，能夠承受較大的切削力和進給力，有較高的徑向剛度和軸向剛度，旋轉精度較高。
④X、Z軸伺服電動機經柔性聯軸器直接驅動精密滾珠絲杠副，可大程度減小反向間隙，定位精度高。Z軸升降配置氮?dú)馄胶庀到y(tǒng)，結構簡單可靠，速度快。
X、Z軸采用國產精密滾珠絲杠副及滾珠絲杠專用軸承，滿足高剛性、高精度切削的要求。絲杠支承采用預拉伸結構，大大降低了機床長時間運轉中熱變形對精度的影響。
⑤X、Z軸采用先進的集中自動潤滑裝置，定時自動間歇式潤滑，工作穩定可靠。

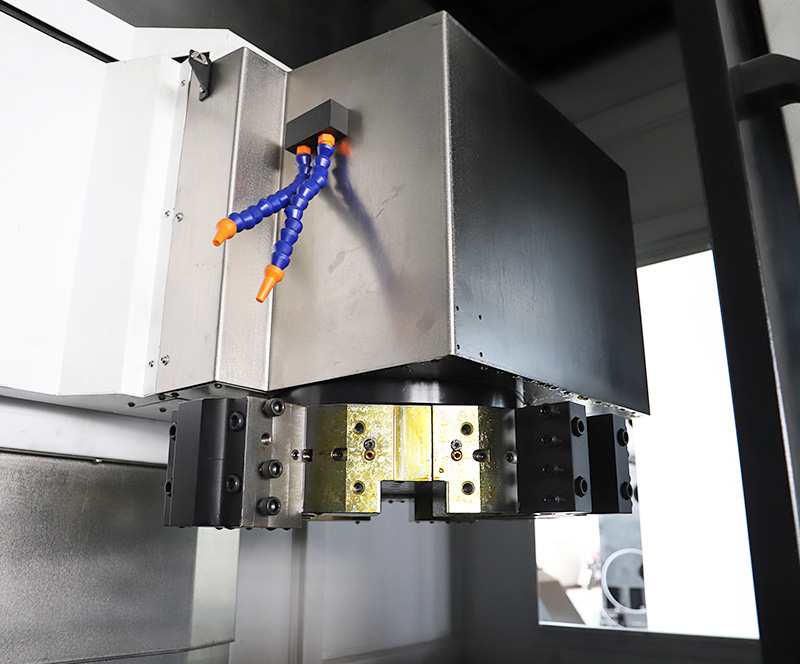

⑥機床刀架標配八工位液壓刀塔，可選擇電動刀架或排刀形式。
VTC700立式數控車床技術參數：
| 項目 | 技術參數 |
| 加工范圍 |
| 工件回轉直徑 | 700mm |
| 車削直徑 | 650mm（盤類） 420 mm（圓柱） |
| 刀架垂直移動距離 | 650mm |
| 刀架水平移動距離 | -50- 350mm |
| | |
| 主軸單元 |
| 主軸型號 | A2-11 |
| 主軸轉速范圍 | 50-800rpm |
| 主軸電機功率 | 15/18.5kW(額定轉速500,額定扭矩267NM) |
| 進 給 |
| X軸快速進給速度 | 15m/min |
| Z軸快速進給速度 | 15m/min |
| 切削進給速度 | 0.1-5000mm/min |
| X軸電動機功率、扭矩 | 2.4 kW /15NM |
| Z軸電動機功率、扭矩 | 2.8 kW /18NM 抱閘 |
| 刀架及卡盤 |
| 刀架形式 | 8工位刀塔(中心高125) | 選配 |
| 4工位電動刀架 | 選配 |
| 刀桿截面 | 32×32mm 鏜刀座 32/40/50 | 選配8工位 |
| 32×32mm 鏜刀座 32/40/50 | 選配4工位 |

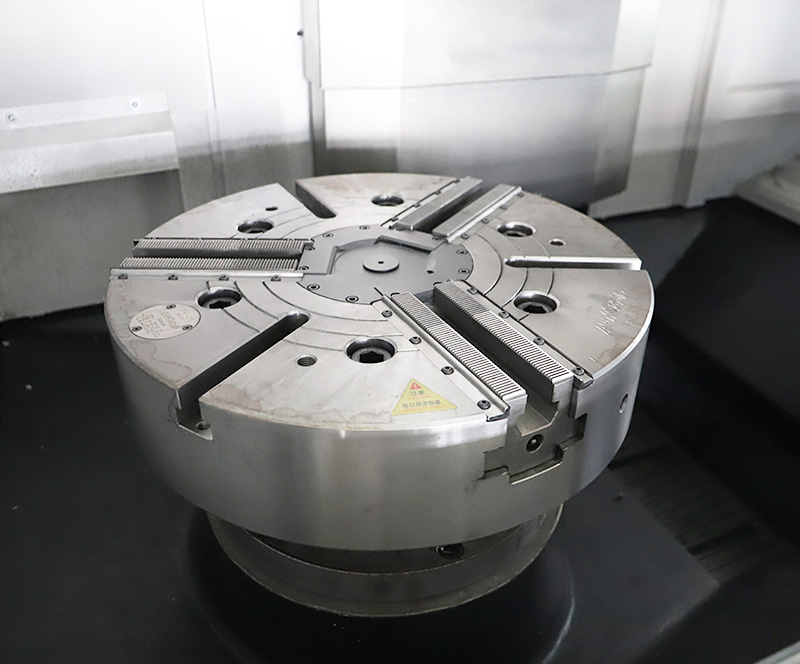

| 液壓三爪卡盤直徑 | 500mm |
| 機床精度 |
| 機床定位精度 | ±0.008mm |
| 機床重復定位精度 | ±0.005mm |
| 機床外形尺寸及重量 |
| 機床重量（約） | ≈6800kg |
| 機床外形尺寸 | 2250×1960×2650mm |
